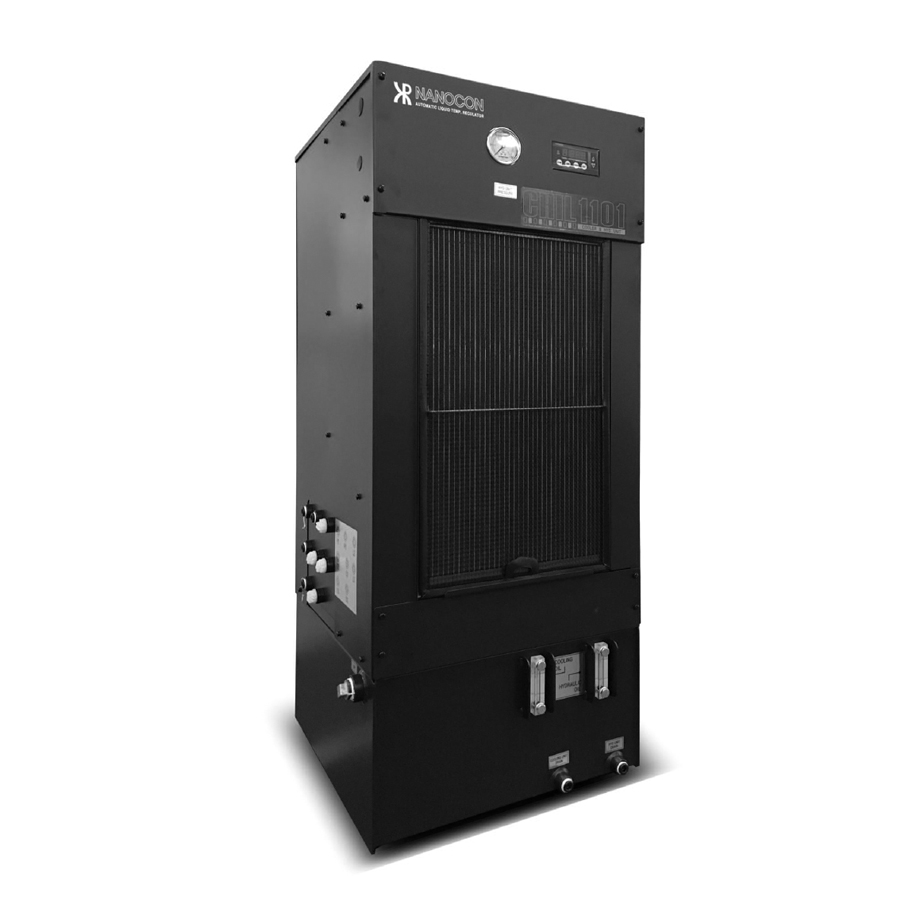

Hydraulic unit 와 정밀 주축 냉각 Spindle Oil cooling Unit의 겸용제품으로 개발 되어 공간을 절약 하며, 고성능 디지털식 온도 조절기 탑재로 초 정밀급(±0.1’C)제어가능 합니다.
Saving the space with HYD’ unit and precision spindle of cooling Oil Coolers. Equipped with high performance thermostat digital type [precision (±0.1’C) control].
| 제 원 | Specification | Cooling unit | Hydraulic unit | |
|---|---|---|---|---|
| 정격냉각능력(W) (50/60 Hz) | Rated Power Source | 3,820/4,550 | ≠ | |
| 인가 전원 | Impressed Power Source | 3Ø 200V 50 / 60Hz, 220V / 60Hz | 3Ø 200V 50 / 60Hz, 220V / 60Hz | |
| 정격 전원 용량 (kVA) | Rated Power Capacity | 7 | 3.8 | |
| 제어 회로 | Operation Circuit | DC 24V, 5V | ≠ | |
| 정격 부하 전류 (A) | Rated Load Current | 18 | 10 | |
| 압축기 | Compressor | Rotary Type | ≠ | |
| 응축기 | Condenser | ALL Aluminum Type | ≠ | |
| 증발기 | Evaporator | PLATE TYPE(Stainless) | ≠ | |
| 펌프 모터 형식 | Type | T-ROTOR GEAR PUMP | VANE PUMP | |
| 펌프 모터 토출 유량 (L/min) | Flow rate | 28.8 / 28.8 / 28.8 | 28 | |
| 펌프 모터 릴리프 압력 (㎫) | Relief valve set | 0.6 | ≠ | |
| 펌프 모터 설정압력 (㎫) | Setting Pressure | ≠ | 6 | |
| 펌프 모터 모터 정격 출력 (kW) | Rated motor output | 0.4 / 0.75 | 2.2 | |
| 접속배관 IN * OUT (RC, PT) | Connecting piping | 외형도면 참고 | 외형도면 참고 | |
| 탱크용량 (Liter) SPINDLE COOLING | Tank capacity | 50 | ≠ | |
| 탱크용량 (Liter) HYD` UNIT | ≠ | 20 | ||
| 무게 (kg) | Weight | 170 | ||
| 정격사용 온도범위 실온 (℃) | Ambient temperature | 5 ~ 45 ℃ | 5 ~ 45 ℃ | |
| 정격사용 온도범위 오일 (℃) | Oil temperature | 5 ~ 45 ℃ | 5 ~ 45 ℃ | |
| 목표온도 제어정밀도 (℃) | Target temperature control accuracy | ±0.1 ℃ | ≠ | |
| 냉매 | Refreigerant | R410A | ≠ |
